Эксплуатация газовых котлов Беретта Сити

Настенный газовый котел Beretta City 24 CSI — это агрегат ,который предназначен для отопления и производства горячей воды хозяйственно-бытового назначения.

По способу дымоудаления и воздухазабора котлы серии CITY разделяются на котлы с естественным дымоудалением (СITY CAI) и котлы с принудительным дымоудалением и воздухозабором (CITY CSI).

Основные технические характеристики котлов Беретта Сити:

- Плавная регулировка мощности в режиме отопления и производства горячей воды.

- Функция автоматической регулировки температуры теплоносителя в системе отопления (при установке регулятора комнатной температуры).

- Плавный электророзжиг с функцией контроля наличия пламени.

- Регулятор температуры воды в системе отопления.

- Регулятор температуры горячей воды.

- Летний и зимний режимы работы.

- Раздельные теплообменники для контура отопления и ГВС.

- Расширительный бак для системы отопления объемом 8 литров.

- Кран подпитки системы отопления.

- Манометр для контроля давления воды в системе отопления.

- Возможность подключения регулятора комнатной температуры и недельного хронотермостата.

- Функция антиблокировки циркуляционного насоса.

- Функция защиты от замерзания котла.

- Контроль падения давления в системе отопления.

- Функция защиты от перегрева теплоносителя.

- Защита при неисправности системы дымоудаления (для CITY CAI).

- Функция контроля за работой вентилятора (для CITY CSI).

- Предохранительный клапан системы отопления.

- Функция самодиагностики.

- Возможность работы на сжиженном газе.

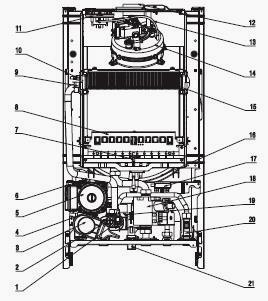

Рис.1. Рабочие элементы настенных котлов Beretta City 24 CSI

1 - Гидравлический прессостат, 2 - Клапан для слива воды из котла, 3 - Сервопривод трехходового клапана, 4 - Предохранительный клапан, 5 - Циркуляционный насос, 6 - Автовоздушник, 7 - Электрод розжига и обнаружения пламени, 8 - Горелка, 9 - Предельный термостат, 10 - Датчик NTC первичного контура, 11 - Прессостат дымовых газов, 12 - Фланец дымовых газов (для модели С.S.I.), 13 - Штуцер прессостата дымоудаления, 14 - Вентилятор, 15 - Первичный теплообменник, 16 - Расширительный бак, 17 - Трансформатор розжига, 18 - Газовый клапан, 19 - Теплообменник ГВС, 20 - Реле протока, 21 - Кран подпитки, 22 - Датчик NTC ГВС, 23 - Световой индикатор состояния котла, 25 - Регулятор температуры в системе отопления, 26 - Переключатель режимов работы, 27 - Регулятор температуры в системе ГВС

Рис.2. Схема гидравлики котла Беретта Сити

A - Вход холодной воды, B - Выход горячей воды, C - Подача в систему отопления, D - Обратка из системы отопления, 1 - Обратный клапан, 2 - Клапан слива воды из котла, 3 - Предохранительный клапан, 4 - Клапан байпас, 5 - Трехходовой клапан, 6 - Гидравлический прессостат, 7 - Циркуляционный насос, 8 - Расширительный бак, 9 - Датчик NTC отопления, 10 - Первичный теплообменник, 11 - Горелка, 12 - Газовый клапан, 13 - Тепообменник ГВС, 14 - Датчик NTC ГВС, 15 - Кран подпитки, 16 - Ограничитель протока, 17 - Датчик протока, 18 - Фильтр

Рис.3. Принципиальная электрическая схема настенного котла Беретта Сити

Р1 - Потенциометр для регулирования температуры в системе ГВС.
Р2 - Потенциометр для регулирования температуры в системе отопления.
Р3 - Переключатель OFF – лето - зима – режим газоанализа.
Р4 - Потенциометр для установки минимальной мощности в режиме отопления.
Р5 - Потенциометр для установки максимальной мощности в режиме отопления (если установлен).
Т.А. - Термостат температуры в помещении.
T.L. - Предельный термостат.
P.A. - Гидравлический прессостат.
FL - Реле протока.
S.R. - Датчик NTC температуры в системе отопления.
S.S. - Датчик NTC системы ГВС.
JP1 - Перемычка для выбора режима «только отопление».
JP2 - Перемычка для обнуления таймера системы отопления.
JP3 - Перемычка для переключения с природного на сжиженный нефтяной газ.
JP4 - Перемычка для снятия ограничения по температуре в системе ГВС.
F - Внешний плавкий предохранитель 2 А.
F1 - Плавкий предохранитель 2 А.
E.A./R. - Электрод розжига/обнаружения пламени.
RL1 - Реле управления насосом.
RL2 - Реле управления вентилятором.
RL3 - Трехходовой клапан.
RL4 - Реле, дающее разрешающий сигнал на розжиг.
LED - Зеленый световой индикатор – включено электрическое питание, Красный световой индикатор – сигнализация о неисправности, Мигает оранжевый индикатор – включена функция газоанализа.
MOD - Модулятор.
P - Насос.
V - Вентилятор.
3V - Серводвигатель 3-х ходового клапана.
CP04X - Плата управления.
TRF1 - Трансформатор.
OPE - Соленоид газового клапана.
CN1-CN11 - Соединительные разъемы.
ACF01X - Модуль розжига и контроля пламени.
TRХ - Дистанционный трансформатор розжига.
МЕ - Клеммная колодка для подключения внешних устройств.

Котел Beretta City 24 CSI должен быть соединен с коаксиальными или раздельными дымоотводами и воздуховодами, которые должны быть выведены наружу через крышу или наружную стену.

Эффективная и безопасная работа котла гарантируется только в случае использования оригинальных дымоотводов и воздуховодов, предназначенных для котлов с закрытой камерой сгорания. Данное оборудование не входит в стандартную комплектацию и поставляется по отдельному заказу.

При установке дымоотводов и воздуховодов убедитесь, что все соединения осуществлены правильно, в соответствие с прилагаемой инструкцией. К одному коллективному дымоходу допускается подключение нескольких агрегатов при условии, что все они имеют герметичную камеру сгорания.

Возможные конфигурации дымохода

- Выход дымовых газов через коаксиальные дымоотводы/воздуховоды. Дымоотводы и воздуховоды могут быть раздельными или коаксиальными. В случае использования раздельных дымоотводов/воздуховодов их выходы наружу должны быть расположены достаточно близко, чтобы находится в одинаковых ветровых условиях.

- Коаксиальный выход в коллективный дымоход/воздуховод (забор воздуха и вывод дымовых газов в один и тот же коаксиальный дымоход/воздуховод.).

- Коаксиальный вывод на крышу.

- Вывод дымовых газов через коллективный дымоход и забор воздуха из коллективного воздуховода, которые подвержены одинаковым ветровым условиям.

- Вывод дымовых газов и забор воздуха разделены и выходят из стены или на крышу, но в любом случае в тех зонах, в которых давление отличается.

- Вывод дымовых газов в отдельный или коллективный дымоход, а забор воздуха индивидуально через стену.

Газовый котел Беретта Сити поставляется подготовленным к присоединению к коаксиальным дымоотводам/воздуховодам. Отверстие (М) для забора воздуха закрыто. Коаксиальные дымоотводы/воздуховоды могут быть размещены произвольно относительно аппарата.

При этом необходимо соблюдать ограничения по максимальной длине. При монтаже дымоотводов/воздуховодов руководствуйтесь инструкциями, поставляемыми вместе с ними.

В зависимости от получившейся длины дымоотводов/воздуховодов, необходимо установить фланец, выбрав один из тех, которые установлены в котле.

Перевод котла Beretta City 24 CSI на газ другого типа

Можно легко перейти от использования газа одного типа к газу другого типа даже на уже установленном аппарате.

Котел Беретта Сити поставляется уже подготовленным для работы на природном газе, в соответствии с данными, приведенными на табличке с техническими данными, прикрепленной на котле.

Для перевода на другой тип газа потребуется специальный комплект, поставляемый по дополнительному заказу:

- комплект для перехода с природного газа на сжиженный нефтяной газ.

- комплект для перехода со сжиженного нефтяного газа на природный.

Переход на другой газ могут выполнять только квалифицированные обученные специалисты.

При монтаже придерживайтесь инструкций, которые перечислены далее.

- Отключите электрическое питание котла Beretta City 24 CSI и закройте вентиль газа.

- снимите облицовку агрегата.

- отсоедините провод, идущий к электроду розжига.

- ослабьте гайку, которая крепит газовую рампу к горелке.

- отвинтите передние и задние винты крепежной опоры горелки.

- отсоедините горелку от рампы.

- снимите горелку в сборе.

- отсоедините горелку от коллектора, отвинтив ее крепежные винты.

- с помощью торцевого или рожкового гаечного ключа снимите форсунки и шайбы и замените их на другие, которые поставляются вместе с для перехода на новый газ.

- при переходе с природного газа на сжиженный установите на горелку специальный рассеиватель из комплекта.

- присоедините горелку к коллектору и установите горелку в сборе обратно в камеру сгорания.

- присоедините горелку обратно к газовой рампе.

- присоедините обратно кабель электрода розжига.

- на плате управления выполните следующую последовательность действий: при переходе с природного газа на сжиженный газ, установите перемычку JP3, при переходе с сжиженного нефтяного газа на природный, убедитесь в том, что на контактах JP3 перемычка отсутствует.

- снова подайте напряжение на котел Беретта Сити и откройте вентиль газа (когда котел начнет работать, проверьте его герметичность газовых соединений).

- отрегулируйте аппарат.

- наклейте липкую этикетку с наименованием (желтая для природного газа и красная для сжиженного нефтяного газа) рядом с точкой подвода газа, которая находится в нижней части корпуса.

- установите на место облицовку.
