Монтаж и установка газового котла Гефест


Монтаж газового котла Гефест Таганрог производится специализированной строительно-монтажной организацией в соответствии с утвержденным проектом.

Помещение, где устанавливается прибор, обязательно должно иметь свободный доступ воздуха извне и вентиляционную вытяжку у потолка.

После завершения монтажа котла, заполнения его и отопительной системы водой, работники местного управления газового хозяйства должны отрегулировать и проверить на срабатывание автоматику безопасности и регулировку температурных режимов, а также проверить герметичность всех резьбовых соединений на газопроводе аппарата и до него.

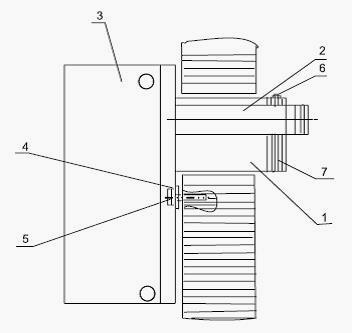

Рис.5. Схема установки и монтажа котлов Гефест

1. Патрубок воздуховода, 2. Патрубок дымохода, 3. Котел, 4. Проушина, 5. Шпилька, 6. Винт терминала, 7. Терминал

Минимально допустимые расстояния от элементов фасада здания до края патрубка дымоотводного канала должны быть:

– под окном 0,2 м;
– рядом с окном 0,2 м;
– над уровнем земли 0,5 м.

Не допускается отвод продуктов сгорания в подъезды, закрытые балконы, крытые переходы и лоджии.

Стальной газовый котел Гефест Таганрог должен устанавливается совместно с только входящими в комплект его поставки патрубками каналов и терминалом, при этом монтаж должен быть выполнен строго в соответствии с разделом 6 настоящего руководства.

Для обеспечения необходимой длины воздуховода и дымохода их укорачивают ножницами или ножовкой по металлу или удлиняют патрубками соответствующего диаметра.

Котлы устанавливаются у стен без сгораемого покрытия. Перед ними должен быть проход шириной не менее 0,5 м.

Расширительный бачок располагается в самой высокой точке системы. Система отопления должна быть с верхней разводкой. Поверхность нагревательных приборов определяется расчетом.

Во избежание получения большого гидравлического сопротивления системы занижать диаметры трубопровода не рекомендуется. Схема подключения котла к отопительной системе приведена на рис. 4.

Удалите консервационную смазку и протрите аппарат сухим материалом.

На газовой трубе перед котлом обязательно должен быть установлен газовый кран, перекрывающий доступ газа к прибору. Соединительные муфты трубопроводов должны быть точно подогнаны к месту расположения штуцеров. Присоединение не должно сопровождаться взаимным натягом труб и узлами прибора.

Монтаж котлов Гефест с коаксиальным трактом выполнять в следующей последовательности согласно рис. 5:

- Прислонить агрегат кольцевым выступом на его задней стенке к наружной стене помещения и наметить на стене место расположения отверстия. Пробить горизонтальное отверстие диаметром на 10-20 мм больше диаметра воздуховода.

- Установить патрубок воздуховода 1 по оси отверстия горизонтально так, чтобы торец был вровень с внутренней плоскостью стены, снаружи выступал на 50 ± 5 мм и зафиксировать патрубок во избежание его деформации.

- Подогнать по длине патрубок дымохода. Длина патрубка дымохода должна быть на 100 ± 5 мм больше длины патрубка воздуховода.

- Заполнить полость между стенками отверстия и трубами раствором или пеной строительной.

- Установить аппарат кольцевым выступом на его задней стенке на торец патрубка воздуховода так, чтобы поверхность верхней крышки была расположена горизонтально, и по проушинам 4 наметить на стене места расположения крепежных шпилек 5. Сделать в стене отверстия, глубиной не менее 70 мм и диаметром не менее 10 мм, установить в них шпильки способом, обеспечивающем прочность заделки.

- Закрепить котел на шпильках с помощью шайб и гаек. Котел должен быть расположен ВЕРТИКАЛЬНО.

- Одеть патрубок дымохода на дымоход прибора и установить на патрубки воздуховода и дымохода терминал и зафиксировать его винтами.

Монтаж котла Гефест с раздельными каналами воздухоподачи и дымоудаления

При реализации варианта для исключения эффекта обратной тяги, необходимо обеспечить соединение каналов воздуховода и дымохода ниже места подключения к ним с ответствующих каналов воздухоподачи и дымоудаления агрегата.

При реализации варианта с индивидуальной подачей воздуха через наружную стену (рис.7) необходимо использовать секцию воздуховода с терминалом, поставляемую заводом-изготовителем.

При проветривании помещения (кухни), под окном которого установлен котел, необходимо открывать только форточку. Открывать окно не рекомендуется. Категорически запрещается установка запорной арматуры на стояке, идущем от аппарата к расширительному бачку.

После монтажа проверьте газовые и водопроводные коммуникации котла на герметичность. Герметичность соединений газопроводов проверяйте с помощью мыльной эмульсии. Запрещается применять огонь для обнаружения утечек газа.

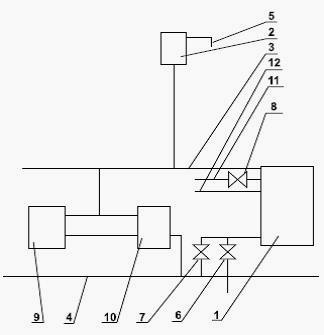

Рис.4. Схема подключения газового котла Гефест к отопительной системе с естественной циркуляцией теплоносителя

1. Котел, 2. Расширительный бак, 3. Подающий трубопровод, 4. Обратный трубопровод, 5. Трубка сигнальная, 6 . Сливной вентиль, 7,8. Вентили для регулирования отопления и горячего водоснабжения, 9,10. Отопительные приборы, 11. Горячее водоснабжение, 12. Водопровод

Монтаж воздуховода через наружную стену выполняется следующим образом:

- В наружной стене здания пробить горизонтально отверстие диаметром на 10-20 мм больше диаметра воздуховода.

- Для варианта с воздуховодом через заднюю стенку разметку делают по устанавливаемому котлу, чтобы кольцевой выход прибора входил в патрубок воздуховода.

- Для варианта с воздуховодом через верхнюю крышку – по проекту.

- Установить патрубок воздуховода по оси отверстия горизонтально, чтобы торец выступал над внутренней поверхностью стены 5-10 мм или 50 мм, снаружи – 50 мм (чтобы закрепить терминал). Зафиксировать воздуховод во избежание его деформации.

- Заполнить полость между стенками отверстия и воздуховода раствором или пеной строительной.

- Установить агрегат и соединить воздуховод.
